Conseils: les bandes LED

Afin d'adapter les rubans LED à votre application personnelle:

Il est tout à fait possible soit de les couper en différents segments

Ou au contraire de les rallonger en reliant plusieurs rouleaux ensemble

Divers paramètres utiles sont décrits dans chaque fiche produit vous permettant de cibler votre produit adéquat:

• Les lumens, nombres et type de LED, la température de la lumière.
• Les modes de fixation et sur quels supports la bandes peut-être installée.
• L'indice de protection, environnement sec ou humide.
• La distance sécable en centimètres de chaque modèles qui diffèrent selon le type de LED et puissance des bandes.
• Le type de connexion requis et selon quels critères.

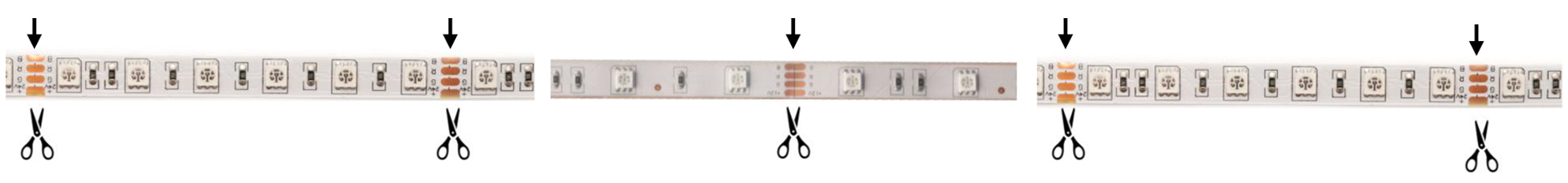

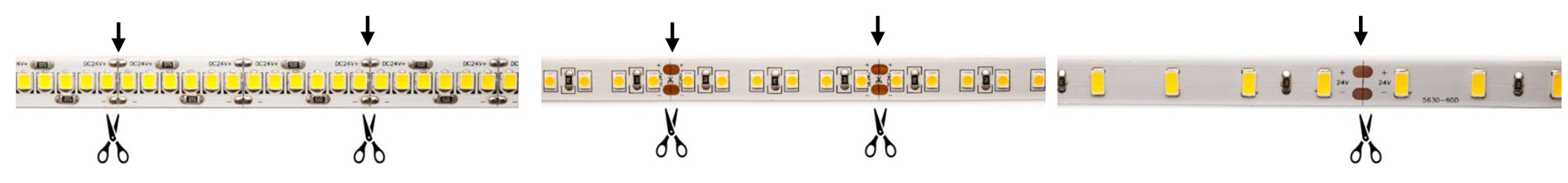

Où couper une bande LED

En général les bandes LED sont sécables toutes les 3 LED pour les bandes 12V et toutes les 6 LED pour les bandes 24V.

Veuillez impérativement repérer les marqueurs ronds et sectionner précisément entre ces points le trait pour ne pas altérer irrémédiablement votre bande.

Flexibilité des bandes LED

Les bandes LED peuvent être délicatement courbées mais au maximum sur 90°.

Evitez des pressions trop fortes afin de préserver les pistes des circuits imprimés ainsi que les cellules LED.

Connexions de plusieurs bandes LED

Pour les rouleaux LED de puissance 72W ou supérieure:

La longueur des bandes LED connectées en série ne doit pas excéder 5 mètres, au-delà pratiquez des connexions en parallèle

Pour les rouleaux LED de puissance 36W ou 40W

La longueur des bandes LED connectées en série ne doit pas excéder 15 mètres, au-delà pratiquez des connexions en parallèle

Connexion en série ou en parallèle

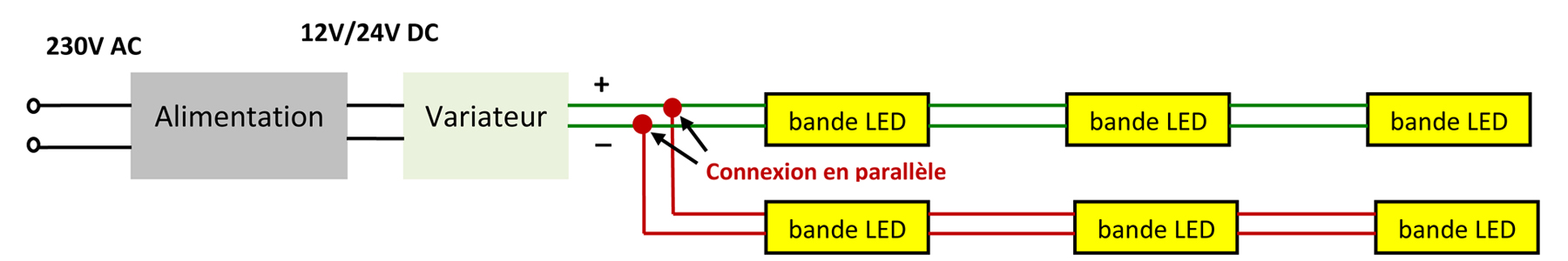

Bande LED Mono couleur

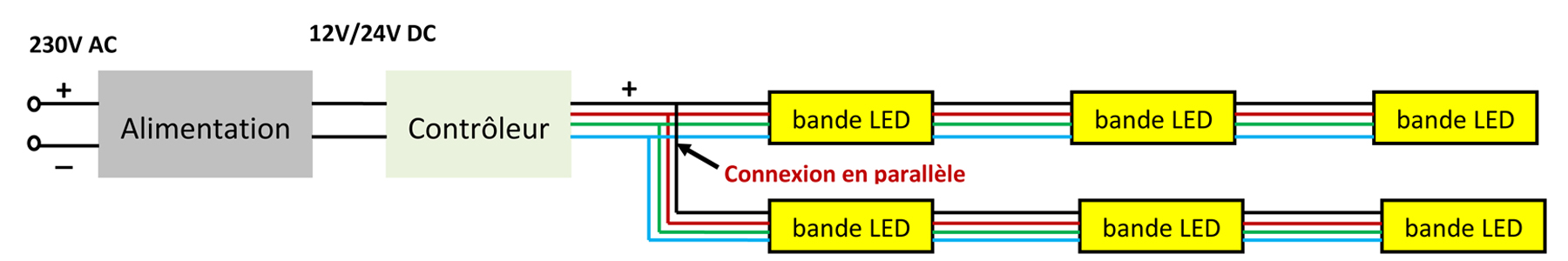

Bande LED RGB

Connexions des segments de bandes

Pour connecter les segments de bandes LED indice de protection IP20 l'utilisation de connecteurs rapides est possible ou par soudure.

Pour connecter les segments de bandes LED indice de protection IP54 uniquement par soudure. Veillez à étanchéifier ensuite l'extrémité du segment avec de la colle silicone.

Pour connecter les segments de bandes LED indice de protection IP65 uniquement par soudure.

Placez et collez avec du silicone les capuchons fournis avec chaque rouleau à l'extrémité de chaque segments pour que votre installation soit parfaitement étanche.

Les soudures doivent être pratiquées dans les règles de l'art afin d'assurer une parfaite connectique entre tous les éléments.
